Применение
Наконечники высоковольтные медные герметичные луженые типа НВ предназначены для присоединения кабелей и проводов к электроприборам, механизмам и системам.
Технические характеристики:
- ● напряжение Umax - до 36 кВ;
- ● частота сети - 50 или 60 Гц;
- ● климатическое исполнение и категория размещения - УХЛ1 ГОСТ 15150;
- ● материал - сплав меди;
- ● защитное покрытие - олово;
- ● срок службы – не менее 30 лет;
- ● длительно допустимая температура нагрева – 90°С.

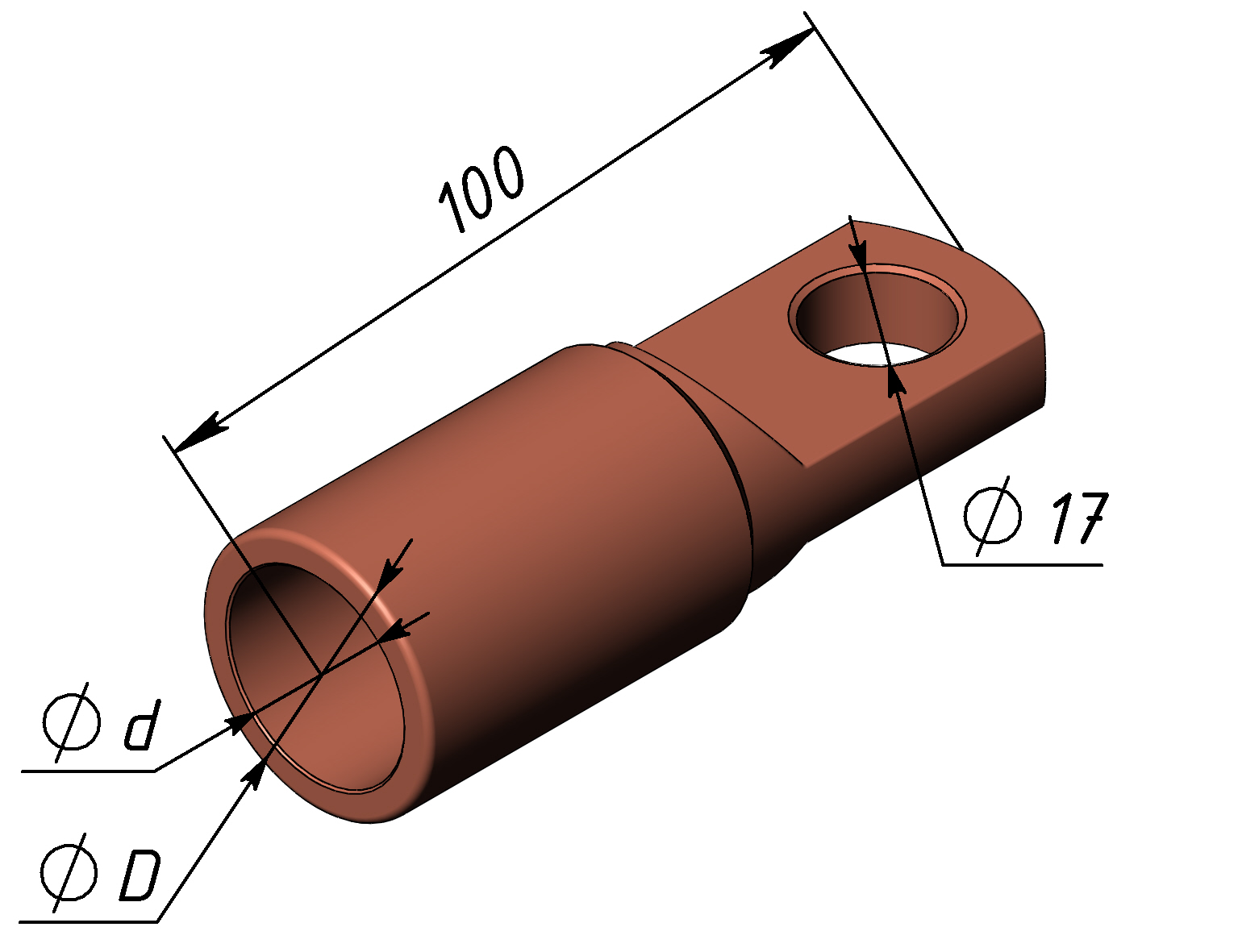

Конструктивное исполнение наконечников представляет собой пустую гильзу, в которую с одной стороны можно вставить кабель с другой стороны плоская лопатка с отверстием, которая предназначена для закрепления на оборудовании.
| Наименование | Артикул | Провод, мм2. | d, мм. | D, мм. | Вес, кг/шт. |
|---|---|---|---|---|---|
| Наконечник НВ-016 | 10011 | 16 | 6 | 10 | 0,12 |
| Наконечник НВ-050 | 10014 | 50 | 9,6 | 14 | 0,14 |
| Наконечник НВ-150 | 10018 | 150 | 16 | 22 | 0,20 |
| Наконечник НВ-400 | 10022 | 400 | 26 | 34 | 0,29 |
Приложение. Каталог продукции.
С более полной информацией о наконечниках можно ознакомиться в каталоге продукции, доступном по ссылке: Каталог продукции.
