Компания РКС-пласт поставляет весь необходимый для монтажных систем МС ассортимент шарниров, кронштейнов, поворотных пластин и прочих принадлежностей, благодаря которым монтажная система МС отличается особой универсальностью и широким спектром применения.

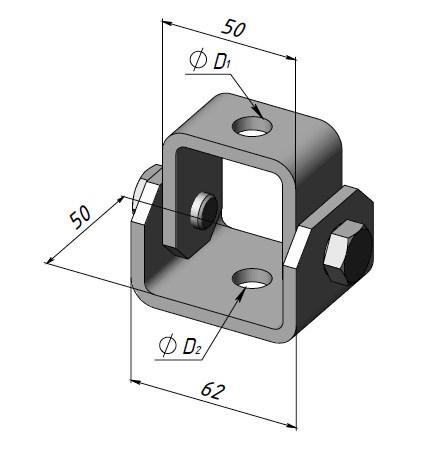

Универсальный шарнир МСН-У
Преимущества:
- ● универсальный крепежный элемент с изменяемым углом;
- ● возможно крепление как к строительным конструкциям, так и на монтажный профиль;
- ● изменяемый угол поворота от 0° до 90°;
- ● простая установка и регулировка резьбовой шпильки.
Технические данные:
- ● материал СТ3СП в соответствии с ГОСТ 380;
- ● толщина стали: 5 мм;
- ● покрытие: горячее цинкование (H), 40-200 мкм в соответствии с ГОСТ 9.307-89.
- ● покрытие: холодное цинкование (С), 10-20 мкм в соответствии с ГОСТ 9.301-86.
- ● нержавеющая сталь (А), AISI 304 в соответствии с DIN 1.4301.
| Наименование | Артикул | Отверстие под шпильку | D1, мм | D2, мм |
Вес, г/шт. |
Упаковка, шт. |
|---|---|---|---|---|---|---|
|
Универсальный шарнир МСН-У-М12-Н |
21728 | М12 | 13 | 13 | 430 | 10 |
|
Универсальный шарнир МСН-У-М16-Н |
21730 | М16 | 17 | 17 | 420 | 10 |
Шарниры МСН
Технические данные:
- ● материал СТ3СП в соответствии с ГОСТ 380;
- ● толщина стали: 6 мм;
- ● покрытие: горячее цинкование (H), 40-200 мкм в соответствии с ГОСТ 9.307-89.
- ● покрытие: холодное цинкование (С), 10-20 мкм в соответствии с ГОСТ 9.301-86.
- ● нержавеющая сталь (А), AISI 304 в соответствии с DIN 1.4301.
| Наименование | Артикул | Для креплений | D, мм | L, мм |
Вес, г/шт. |
Упаковка, шт. |
|---|---|---|---|---|---|---|
|
Шарнир МСН-М10-1-Н |
21735 | РКК-25/40, РКК-40/60 | 11 | 165 | 1270 | 1 |
| Шарнир МСН-М10-2-Н | 21736 | УКК-60 | 11 | 200 | 1450 | 1 |
|
Шарнир МСН-М12-1-Н |
21737 | УККЗ-35/50, УККЗ-35/55, ВКК-65/90, ВКК-85/105 | 13 | 235 | 1750 | 1 |
|
Шарнир МСН-М12-2-Н |
21738 | УККЗ-40/70, ВКК-100/125, ВКК-125/150, ВКК-130/160 | 13 | 285 | 2060 | 1 |
|
Шарнир МСН-М16-1-Н |
21739 | ВККЗ-65/90, ВККЗ-85/110 | 17 | 360 | 2590 | 1 |
|
Шарнир МСН-М16-2-Н |
21740 | ВККЗ-110/135 | 17 | 410 | 2890 | 1 |
Балочный зажим МСБ
Технические данные:
- ● материал Ст3сп в соответствии с ГОСТ 380;
- ● покрытие: горячее цинкование (H), 40-200 мкм в соответствии с ГОСТ 9.307-89.
- ● покрытие: холодное цинкование (С), 10-20 мкм в соответствии с ГОСТ 9.301-86.
- ● нержавеющая сталь (А), AISI 304 в соответствии с DIN 1.4301.
| Наименование | Артикул |
Вес, г/шт. |
L, мм. |
|---|---|---|---|
|
Балочный зажим МСБ-21-41-Н |
21703 | 1080 | 130 |
| Балочный зажим МСБ-41-82-Н | 21705 | 1160 | 175 |
|
Балочный зажим МСБ-82-124-Н |
21707 | 1230 | 215 |
Балочный зажим МСБ-2
Технические данные:
- ● материал Ст3сп в соответствии с ГОСТ 380;
- ● толщина стали: 4 мм.
- ● покрытие: горячее цинкование (H), 40-200 мкм в соответствии с ГОСТ 9.307-89.
- ● покрытие: холодное цинкование (С), 10-20 мкм в соответствии с ГОСТ 9.301-86.
- ● нержавеющая сталь (А), AISI 304 в соответствии с DIN 1.4301.
| Наименование | Артикул |
Вес, г/шт. |
Упаковка, шт. |
|---|---|---|---|
|
Балочный зажим МСБ-2-Н |
21701 | 190 | 1 |
| Балочный зажим МСБ-2-С | 23701 | 190 | 1 |
|
Балочный зажим МСБ-2-А |
25701 | 190 | 1 |

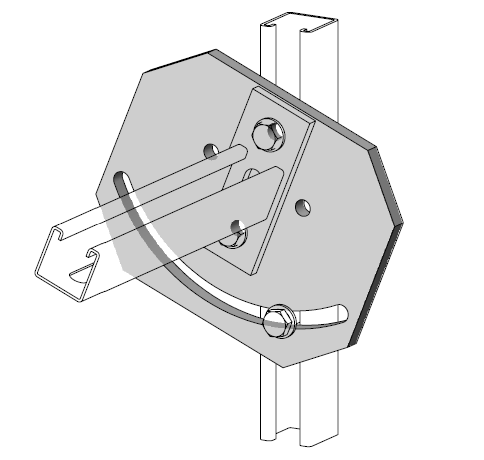

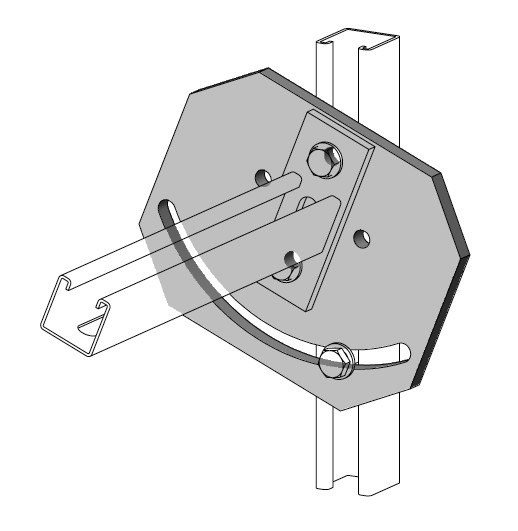

Поворотная пластина МСР
Преимущества:
- ● универсальный крепежный элемент с изменяемым углом;
- ● возможность крепления консолей по углам;
- ● простая установка и регулировка.
Технические данные:
- ● материал СТ3СП в соответствии с ГОСТ 380;
- ● толщина стали: 12 мм;
- ● покрытие: горячее цинкование (H), 40-200 мкм в соответствии с ГОСТ 9.307-89.
- ● покрытие: холодное цинкование (С), 10-20 мкм в соответствии с ГОСТ 9.301-86.
- ● нержавеющая сталь (А), AISI 304 в соответствии с DIN 1.4301.
| Наименование | Артикул | Высота, мм | Ширина, мм |
Вес, кг/шт. |
Упаковка, шт. |
|---|---|---|---|---|---|
|
Поворотная пластина МСР7-41-Н |
21741 | 180 | 220 | 3,08 | 1 |
|
Поворотная пластина МСР-82 |
20217 | 205 | 220 | 3,60 | 1 |
Опорная пластина МСАА
Технические данные:
- ● материал Ст3сп в соответствии с ГОСТ 380;
- ● толщина стали: 2 мм.
- ● покрытие: горячее цинкование (H), 40-200 мкм в соответствии с ГОСТ 9.307-89.
- ● покрытие: холодное цинкование (С), 10-20 мкм в соответствии с ГОСТ 9.301-86.
- ● нержавеющая сталь (А), AISI 304 в соответствии с DIN 1.4301.
| Наименование | Артикул |
Вес, г/шт. |
L, мм. |
|---|---|---|---|
|
Опорная пластина МСАА-200x120-Н |
21781 | 360 | 200 |
|
Опорная пластина МСАА-300x120-Н |
21782 | 540 | 300 |
|
Опорная пластина МСАА-350x120-Н |
21783 | 620 | 350 |
|
Опорная пластина МСАА-500x120-Н |
21785 | 890 | 500 |
Опорная пластина МГС2
Технические данные:
- ● материал Ст3сп в соответствии с ГОСТ 380;
- ● толщина стали: 4 мм.
- ● покрытие: горячее цинкование (H), 40-200 мкм в соответствии с ГОСТ 9.307-89.
- ● покрытие: холодное цинкование (С), 10-20 мкм в соответствии с ГОСТ 9.301-86.
- ● нержавеющая сталь (А), AISI 304 в соответствии с DIN 1.4301.
| Наименование | Артикул |
Вес, г/шт. |
M, мм. |
|---|---|---|---|
|
Опорная пластина МГС2-М6-Н |
21790 | 140 | М6 |
|
Опорная пластина МГС2-М8-Н |
21791 | 140 | М8 |
|
Опорная пластина МГС2-М10-Н |
21792 | 150 | М10 |
|
Опорная пластина МГС2-М12-Н |
21793 | 160 | М12 |
|
Опорная пластина МГС2-М16-Н |
21794 | 190 | М16 |
Монтажные гайки МСГ
Преимущества:
- ● простота и быстрота в эксплуатации;
- ● универсальность: одна и та же гайка для всех типов МС профилей;
- ● для всех размеров резьбовых шпилек от М10 до М16;
- ● простой и быстрый демонтаж, многоразовое использование.
Технические данные:
- ● материал СТ3СП в соответствии с ГОСТ 380;
- ● толщина стали: 10 мм.
- ● покрытие: горячее цинкование (H), 40-200 мкм в соответствии с ГОСТ 9.307-89.
- ● покрытие: холодное цинкование (С), 10-20 мкм в соответствии с ГОСТ 9.301-86.
- ● нержавеющая сталь (А), AISI 304 в соответствии с DIN 1.4301.
| Наименование | Артикул | Резьба | Вес, г/шт. | Упаковка, шт. |
|---|---|---|---|---|
|
Монтажная гайка МСГ-М8 |
21753 | М8 | 30 | 25 |
|
Монтажная гайка МСГ-М10 |
21755 | М10 | 40 | 25 |
|
Монтажная гайка МСГ-М12 |
21757 | М12 | 40 | 25 |
|
Монтажная гайка МСГ-М16 |
21759 | М17 | 50 | 25 |

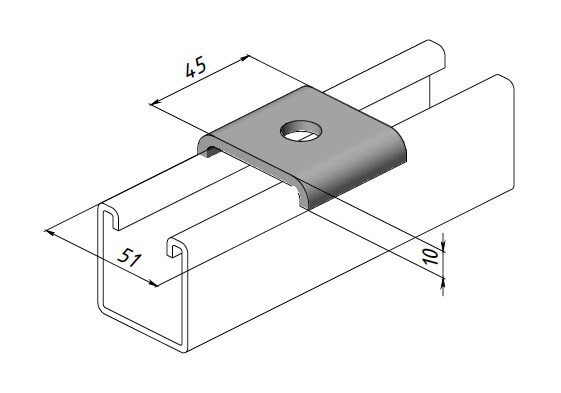

Шайба монтажная МСШ
Технические данные:
- ● материал СТ3СП в соответствии с ГОСТ 380;
- ● толщина стали: 4 мм.
- ● покрытие: горячее цинкование (H), 40-200 мкм в соответствии с ГОСТ 9.307-89.
- ● покрытие: холодное цинкование (С), 10-20 мкм в соответствии с ГОСТ 9.301-86.
- ● нержавеющая сталь (А), AISI 304 в соответствии с DIN 1.4301.
| Наименование | Артикул |
Отверстие под резьбу |
Вес, г/шт. | Упаковка, шт. |
|---|---|---|---|---|
|
Шайба монтажная МСШ-9 |
21713 | М8 | 82 | 20 |
|
Шайба монтажная МСШ-11 |
21715 | М10 | 81 | 20 |
|
Шайба монтажная МСШ-13 |
21717 |
М12 |
80 | 20 |
|
Шайба монтажная МСШ-17 |
21719 | М17 | 76 | 20 |
Декоративная крышка МСЕ
Технические данные:
- ● материал: полипропилен (PP).
| Наименование | Артикул | Для профиля, консоли | Вес, г/шт. | Упаковка, шт. |
|---|---|---|---|---|
| Декоративная крышка МСЕ-21 | 26763 |
МСП-21, МСП-21Д |
3 | 50 |
| Декоративная крышка МСЕ-31 | 26764 |
МСП-62, МСП-124 |
5 | 50 |
| Декоративная крышка МСЕ-41 | 26765 |
МСП-41, МСП-41Д |
6 | 50 |
Подбор антикоррозийных заглушек для различных поперечных сечений
Подвес к профнастилу ПП
Технические данные:
- ● материал Ст3сп в соответствии с ГОСТ 380;
- ● толщина стали: 2 мм.
- ● покрытие: горячее цинкование (H), 40-200 мкм в соответствии с ГОСТ 9.307-89.
- ● покрытие: холодное цинкование (С), 10-20 мкм в соответствии с ГОСТ 9.301-86.
- ● нержавеющая сталь (А), AISI 304 в соответствии с DIN 1.4301.
| Наименование | Артикул |
Вес, г/шт. |
D, мм. |
|---|---|---|---|
|
Подвес к профнастилу ПП-М10-Н |
21815 | 160 | 11 |
|
Подвес к профнастилу ПП-М12-Н |
21816 | 160 | 13 |

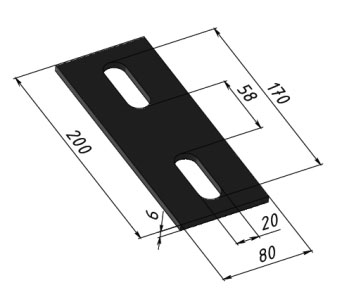

Пластина МСИ-2
Преимущества:
- ● служит разделителем между основой и опорой;
- ● используется для разрыва замкнутых электрических контуров.
Технические данные:
- ● материал: ПНД в соответствии с ГОСТ 16338-85.
- ● толщина: 6 мм.
| Наименование | Артикул |
Длина, мм |
Ширина, мм |
Толщина, мм |
Вес, г/шт. |
Упаковка, шт. |
|---|---|---|---|---|---|---|
| Пластина МСИ-2 | 26771 | 200 | 80 | 6 | 7 | 5 |

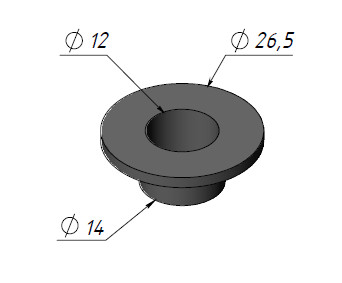

Шайба-изолятор МСИ-10
Технические данные:
- ● материал: ПНД в соответствии с ГОСТ 16338-85.
| Наименование | Артикул | Отверстие под резьбу | Вес, г/шт | Упаковка, шт. |
|---|---|---|---|---|
|
Шайба-изолятор МСИ-10 |
26773 | М12 | 1 | 50 |
Шуруп для плоских листов МСВ
Технические характеристики
| Наименование | Артикул | Резьба | Длина резьбы, мм | Упаковка, шт. |
|---|---|---|---|---|
| Шуруп для плоских листов МСВ-М10 | 20219 | М10 | 50 | 50 |
Приложение. Каталог продукции.
Дополнительная информация по шарнирам, кронштейнам, поворотным пластинам и прочим принадлежностям находится в каталоге продукции, который можно скачать по ссылке Каталог продукции
