Применение

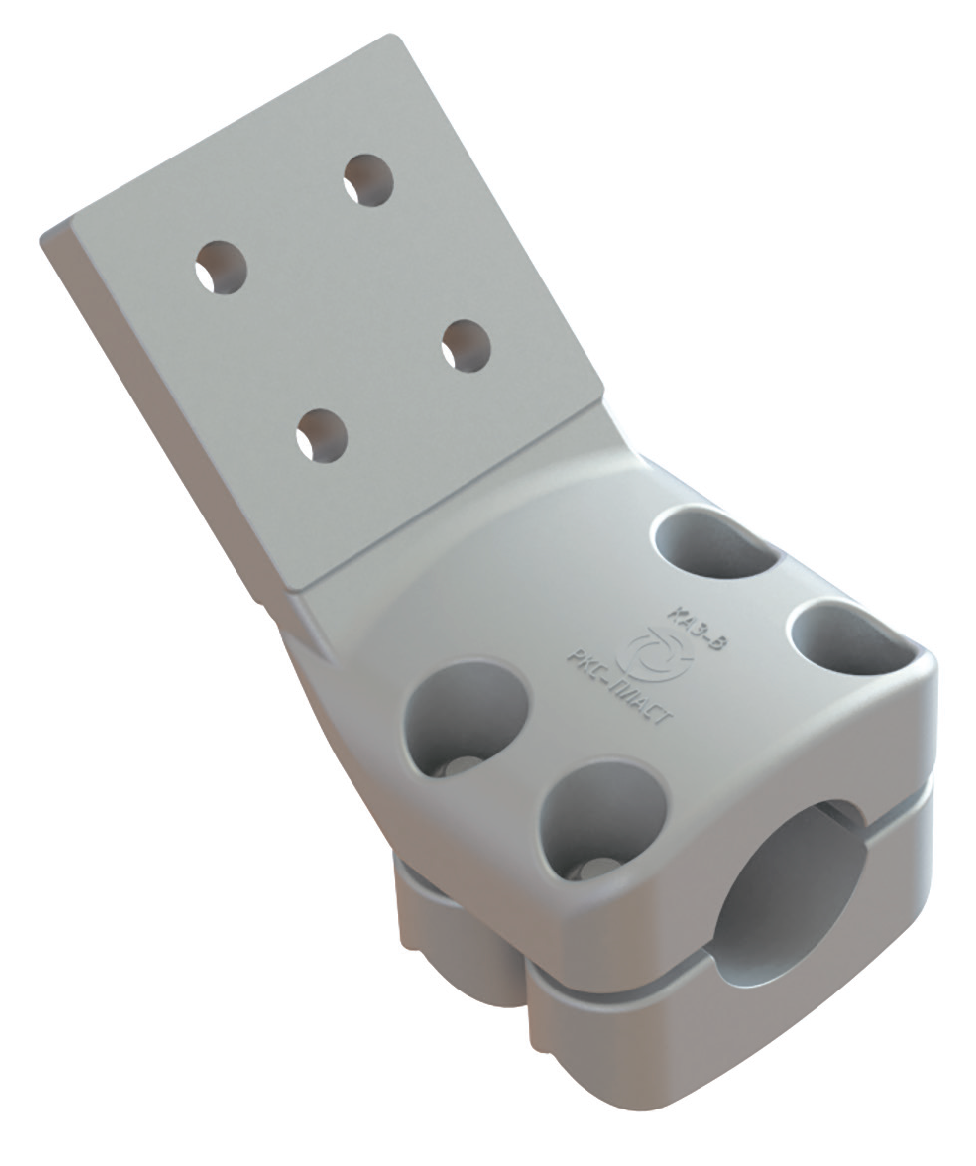

Аппаратные зажимы штыревые высоковольтные типа АШВ предназначены для выполнения электрического соединения гибких проводов или шин распределительных электрических устройств с выводами концевых муфт и электрических аппаратов, выполненных в виде штыря (топ-болт).
Технические характеристики:
- ● напряжение – до 1000 В и выше;
- ● номинальный переменный ток до 3000 А;
- ● частота сети – 50 или 60 Гц;
- ● климатическое исполнение и категория размещения – УЛХ1;
- ● материал – медь с защитным покрытием;
- ● срок службы – не менее 25 лет;
- ● длительно допустимая температура нагрева – 105°С.

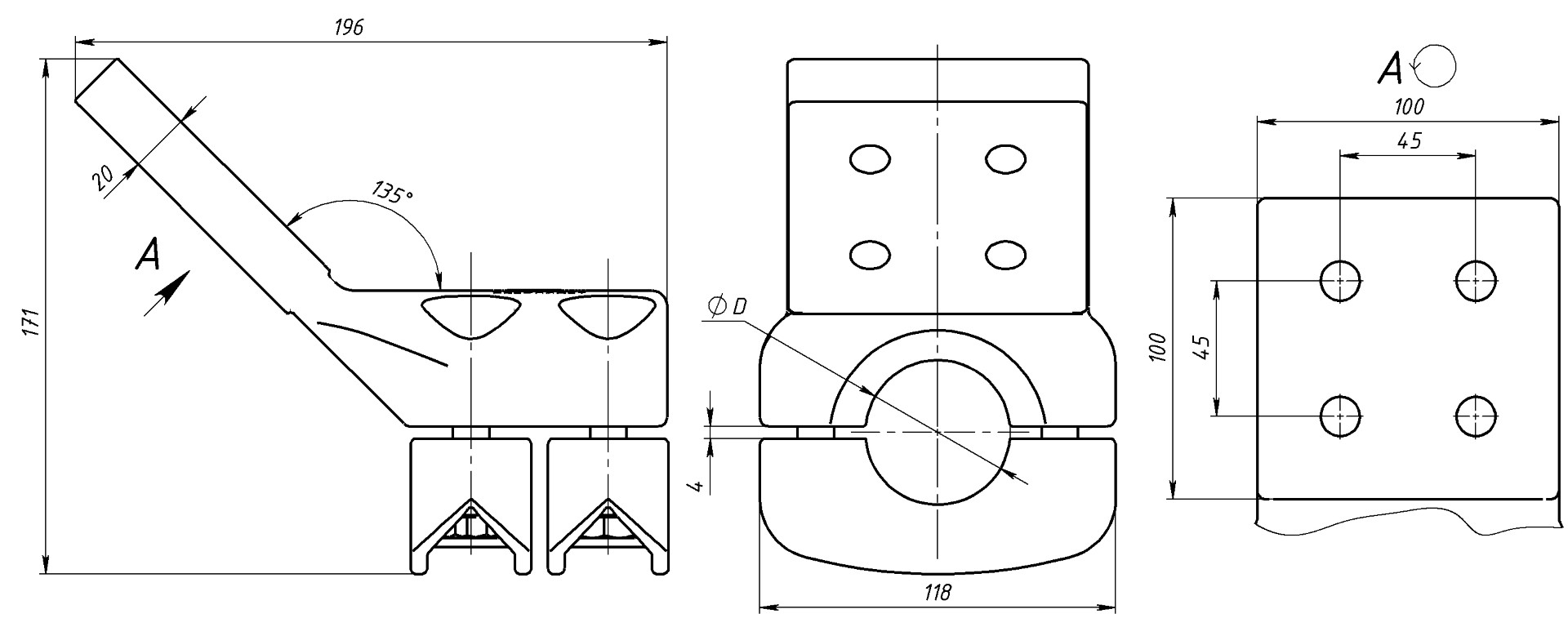

Конструктивное исполнение зажимов и внешний вид состоит из нескольких модификаций:
-
● зажим для подсоединения к гладкому штырю 50 и 60 мм;
-
● зажим имеющий контактную часть с отверстиями и без.
| Наименование | Артикул | Диаметр топ-болта, мм. | Диаметр отверстий контактной пластины, мм. | Вес, кг/шт. | Упаковка, шт. |
|---|---|---|---|---|---|
| Аппаратный зажим штыревой высоковольтный АШВ-50 | 10001 | 50 | - | 6,9 | 3 |
| Аппаратный зажим штыревой высоковольтный АШВ-60 | 10002 | 60 | - | 6,2 | 3 |
| Аппаратный зажим штыревой высоковольтный АШВ-50-4 | 10003 | 50 | 13 | 6,8 | 3 |
| Аппаратный зажим штыревой высоковольтный АШВ-60-4 | 10004 | 60 | 13 | 6,2 | 3 |
Приложение. Каталог продукции.
С более полной информацией об аппаратных зажимах можно ознакомиться в каталоге продукции, доступном по ссылке: Каталог продукции.
