Применение
Аппаратные контакты высоковольтные типа АКВ предназначены для выполнения электрического соединения гибких проводов или шин распределительных электротехнических устройств с выводами концевых муфт и электрических аппаратов, выполненных в виде штыря (топ-болт).
Технические характеристики:
- ● напряжение Umax- до 252 кВ;
- ● частота сети – 50 или 60 Гц;
- ● климатическое исполнение и категория размещения УХЛ1 ГОСТ 15150;
- ● материал – сплав алюминия;
- ● срок службы – не менее 20 лет;
- ● длительно допустимая температура нагрева – 90 °C.

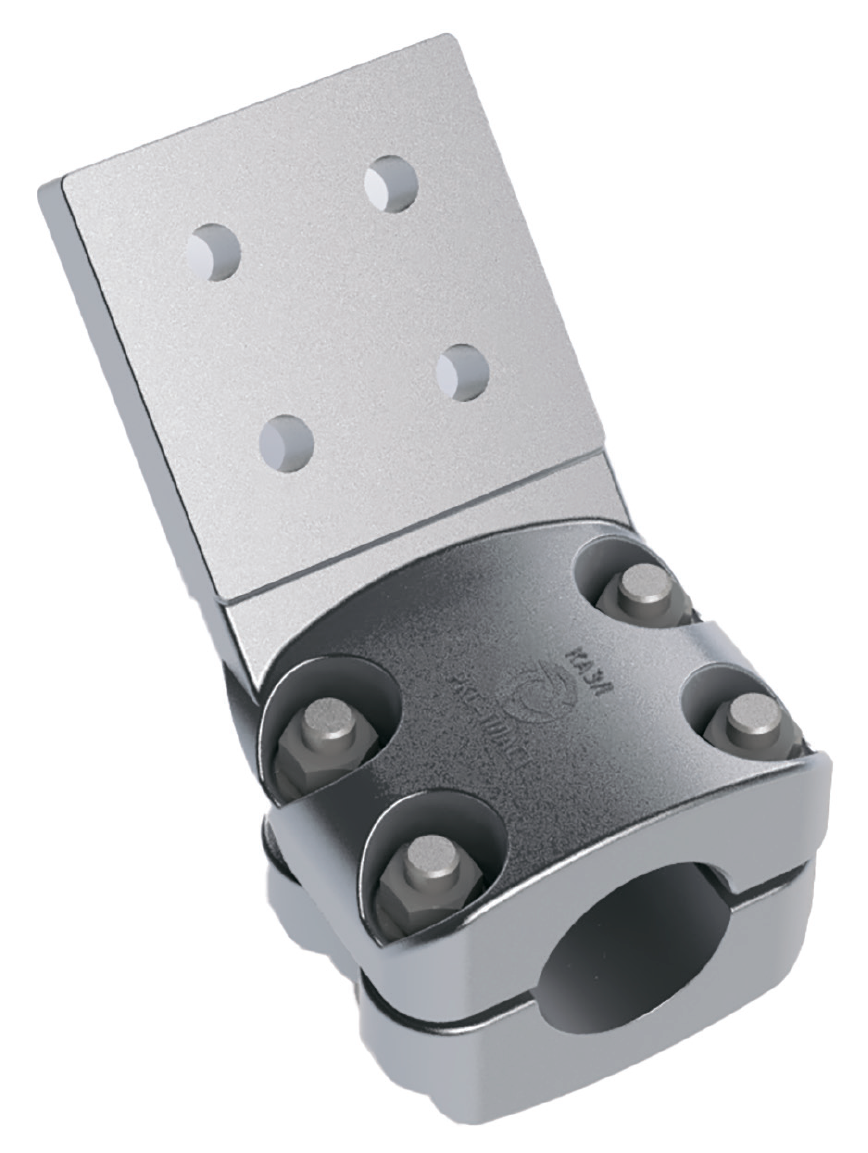

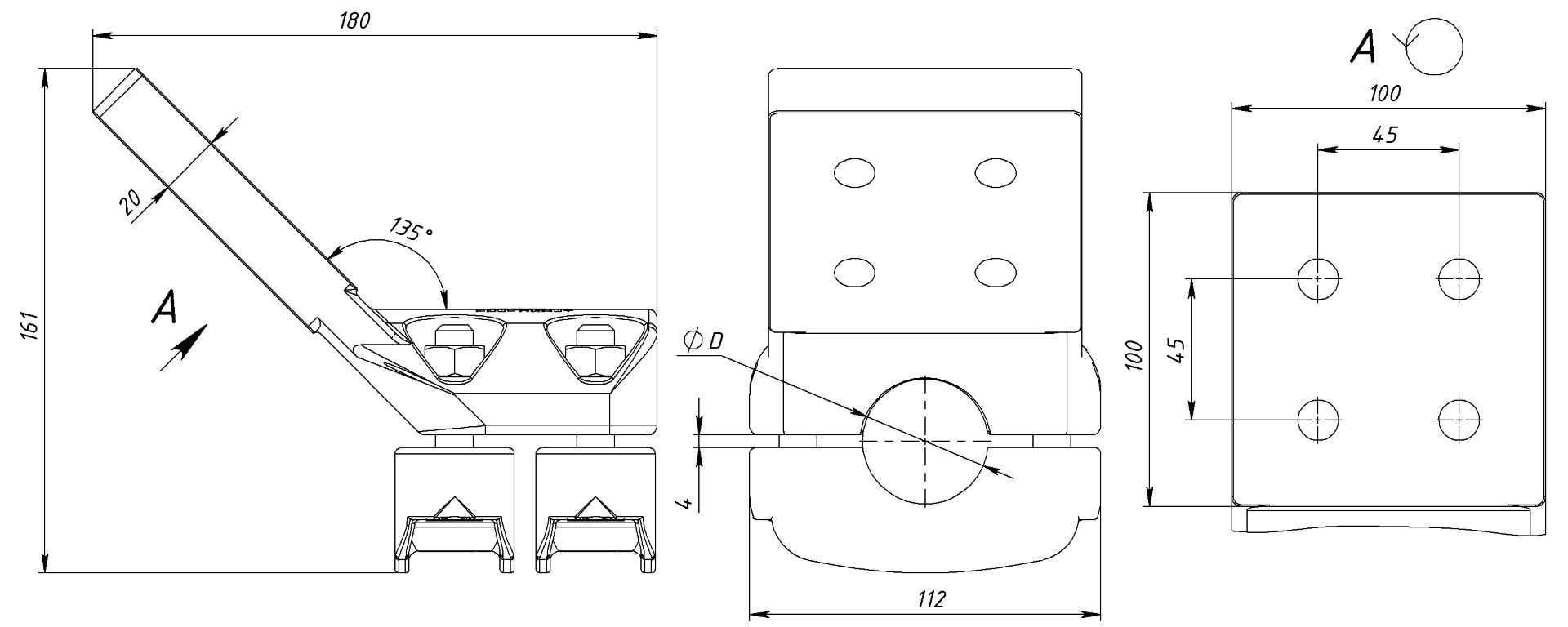

Конструктивное исполнение аппаратных контактов и внешний вид состоит из нескольких модификаций:
-
● радиусная часть для подсоединения к гладкому штырю топ-болту диаметром 40, 50 и 60 мм с одной стороны, при этом топ-болт должен быть выполнен из алюминиевого сплава или иного материала имеющим защитное покрытие исключающее гальваническую пару с алюминиевым АКВ;
-
● плоская контактная пластина с 4 отверстиями (или без) с другой стороны.
| Наименование | Артикул | Диаметр топ-болта, мм. | Диаметр отверстий контактной пластины, мм. | Вес, кг/шт. |
|---|---|---|---|---|
| Аппаратный контакт высоковольтный АКВ-40 | 10005 | 40 | - | 2,07 |
| Аппаратный контакт высоковольтный АКВ-50 | 10006 | 50 | - | 1,92 |
| Аппаратный контакт высоковольтный АКВ-60 | 10007 | 60 | - | 1,73 |
| Аппаратный контакт высоковольтный АКВ-40-4 | 10008 | 40 | 13 | 2,04 |
| Аппаратный контакт высоковольтный АКВ-50-4 | 10009 | 50 | 13 | 1,89 |
| Аппаратный контакт высоковольтный АКВ-60-4 | 10010 | 60 | 13 | 1,71 |
Приложение. Каталог продукции.
С более полной информацией об аппаратных зажимах можно ознакомиться в каталоге продукции, доступном по ссылке: Каталог продукции.
