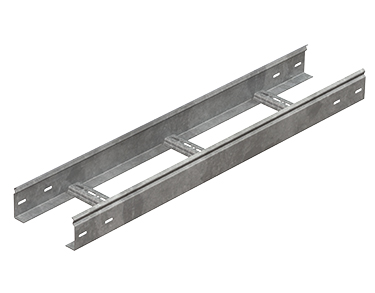

Прямая секция лестничного лотка ЛЛП 50; 65; 80; 100 мм


Назначение

Применяется для прокладки проводов и кабелей при монтаже кабельных линий в горизонтальной и вертикальной плоскостях. Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Основные отличия

  • Монтируются внутри и снаружи помещений.
  • Изготавливаются для всех климатических зон и всех климатических исполнений. Применяются в гражданском и промышленном строительстве.
  • Используются в коррозийных и агрессивных средах, на нефтехимических предприятиях, газовой, химической и металлургической и пищевой промышленностях.
  • Высокая несущая способность.
  • Перемычки лотка крепятся без повреждения защитного слоя методом пуклёвки.
  • Длина прямой секции 3000 мм.
  • Материал: сталь 08ПС.
  • Стандартное исполнение: холодное цинкование, горячее цинкование.

Техническая информация

  • Используемые метизы: М8.

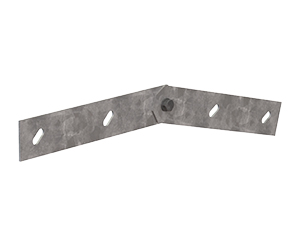

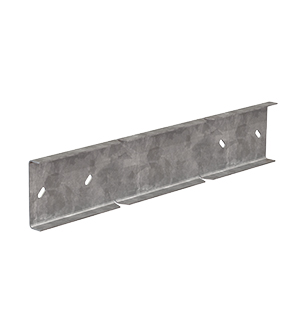

  • Для соединения между собой используются соединители ЛС с комплектом метизов М8, соединитель лотка шарнирный ЛСШ с комплектом метизов М8.
  • Для фиксации лотка к полке, консоли используется прижим лотка нижний ЛПН в комплекте с болтом М8х20.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

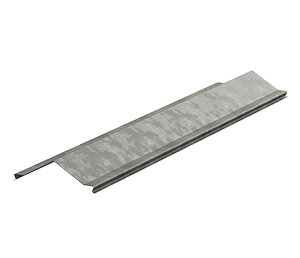

Схема. Прямая секция лестничного лотка ЛЛП 50; 65; 80; 100 мм.

схема

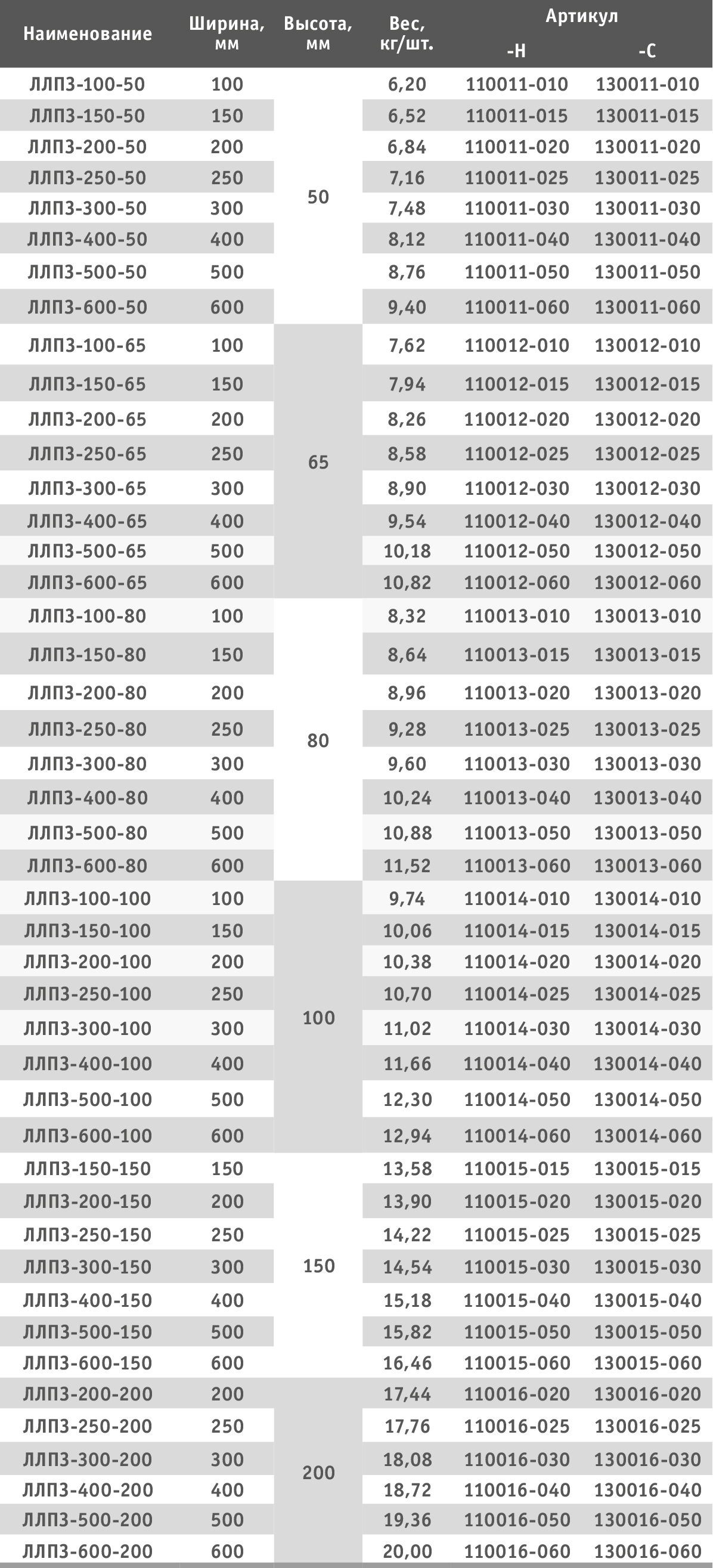

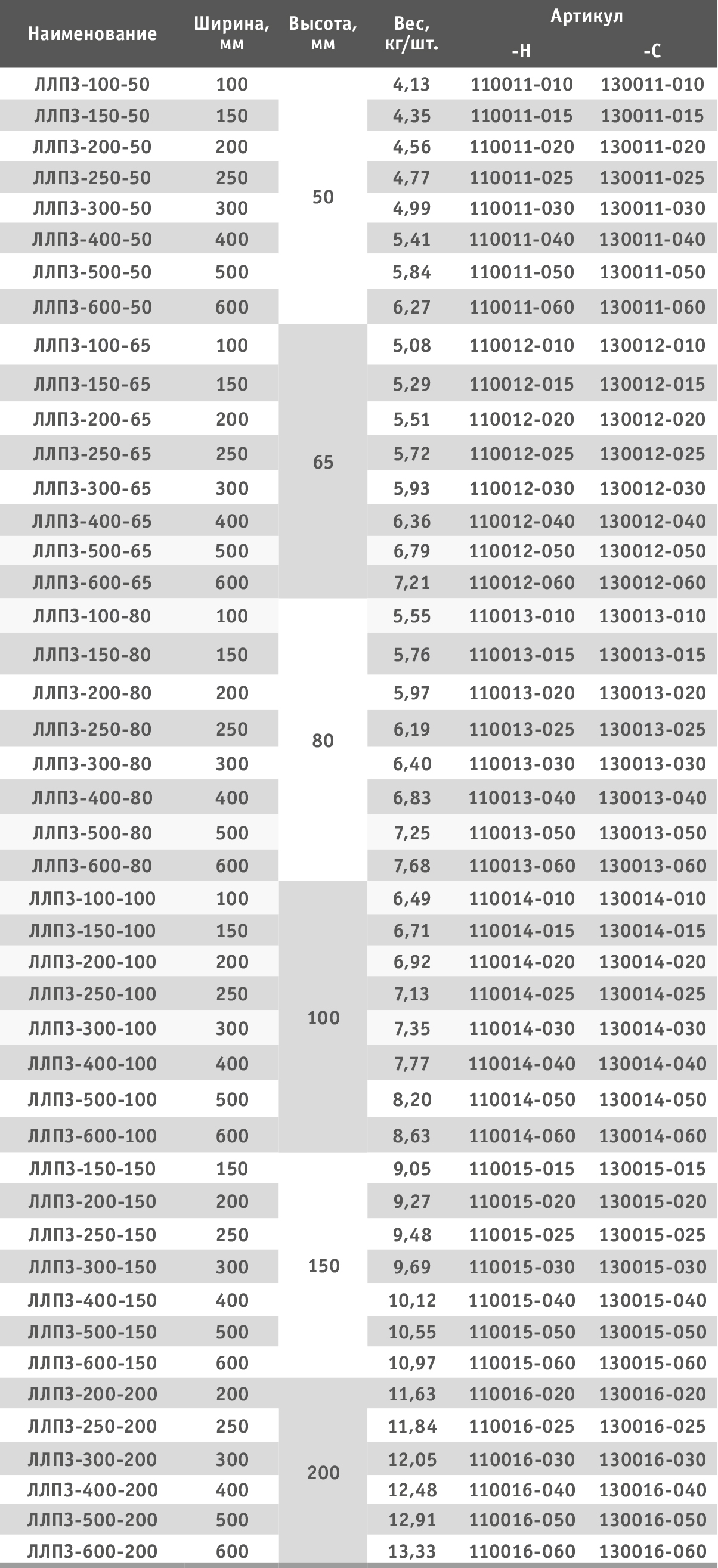

Технические характеристики. Прямая секция лестничного лотка 50 мм.

Тип Артикул Длина,
мм (L)
Ширина,
мм (B)
Высота,
мм (H)
Толщина,
мм
Вес п/м,
кг
Цинкование
ЛЛП-200-50 50101 3000 200 50 1,2 2,51 горячее
ЛЛП-200-50 50102 3000 200 50 1,2 2,51 холодное
ЛЛП-300-50 50103 3000 300 50 1,2 2,94 горячее
ЛЛП-300-50 50104 3000 300 50 1,2 2,94 холодное
ЛЛП-400-50 50105 3000 400 50 1,2 3,35 горячее
ЛЛП-400-50 50106 3000 400 50 1,2 3,35 холодное
ЛЛП-500-50 50107 3000 500 50 1,2 3,78 горячее
ЛЛП-500-50 50108 3000 500 50 1,2 3,78 холодное
ЛЛП-600-50 50109 3000 600 50 1,2 4,21 горячее
ЛЛП-600-50 50110 3000 600 50 1,2 4,21 холодное

Технические характеристики. Прямая секция лестничного лотка 65 мм.

Тип Артикул Длина,
мм (L)
Ширина,
мм (B)
Высота,
мм (H)
Толщина,
мм
Вес п/м,
кг
Цинкование
ЛЛП-200-65 50111 3000 200 65 1,2 2,71 горячее
ЛЛП-200-65 50112 3000 200 65 1,2 2,71 холодное
ЛЛП-300-65 50113 3000 300 65 1,2 2,97 горячее
ЛЛП-300-65 50114 3000 300 65 1,2 2,97 холодное
ЛЛП-400-65 50115 3000 400 65 1,2 3,22 горячее
ЛЛП-400-65 50116 3000 400 65 1,2 3,22 холодное
ЛЛП-500-65 50117 3000 500 65 1,2 3,48 горячее
ЛЛП-500-65 50118 3000 500 65 1,2 3,48 холодное
ЛЛП-600-65 50119 3000 600 65 1,2 3,74 горячее
ЛЛП-600-65 50120 3000 600 65 1,2 3,74 холодное

Технические характеристики. Прямая секция лестничного лотка 80 мм.

Тип Артикул Длина,
мм (L)
Ширина,
мм (B)
Высота,
мм (H)
Толщина,
мм
Вес п/м,
кг
Цинкование
ЛЛП-200-80 50121 3000 200 80 1,2 3,00 горячее
ЛЛП-200-80 50122 3000 200 80 1,2 3,00 холодное
ЛЛП-300-80 50123 3000 300 80 1,2 3,25 горячее
ЛЛП-300-80 50124 3000 300 80 1,2 3,25 холодное
ЛЛП-400-80 50125 3000 400 80 1,2 3,51 горячее
ЛЛП-400-80 50126 3000 400 80 1,2 3,51 холодное
ЛЛП-500-80 50127 3000 500 80 1,2 3,76 горячее
ЛЛП-500-80 50128 3000 500 80 1,2 3,76 холодное
ЛЛП-600-80 50129 3000 600 80 1,2 4,02 горячее
ЛЛП-600-80 50130 3000 600 80 1,2 4,02 холодное

Технические характеристики. Прямая секция лестничного лотка 100 мм.

Тип Артикул Длина,
мм (L)
Ширина,
мм (B)
Высота,
мм (H)
Толщина,
мм
Вес п/м,
кг
Цинкование
ЛЛП-200-100 50131 3000 200 100 1,2 3,37 горячее
ЛЛП-200-100 50132 3000 200 100 1,2 3,37 холодное
ЛЛП-300-100 50133 3000 300 100 1,2 3,62 горячее
ЛЛП-300-100 50134 3000 300 100 1,2 3,62 холодное
ЛЛП-400-100 50135 3000 400 100 1,2 3,88 горячее
ЛЛП-400-100 50136 3000 400 100 1,2 3,88 холодное
ЛЛП-500-100 50137 3000 500 100 1,2 4,14 горячее
ЛЛП-500-100 50138 3000 500 100 1,2 4,14 холодное
ЛЛП-600-100 50139 3000 600 100 1,2 4,39 горячее
ЛЛП-600-100 50140 3000 600 100 1,2 4,39 холодное

Угол горизонтальный для лотков ЛЛП 50; 65; 80; 100 мм


Назначение

Применяется для поворота кабельной трассы на 90° в горизонтальной плоскости. Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Техническая информация

  • Материал: сталь 08ПС.
  • Стандартное исполнение: холодное цинкование, горячие цинкование.
  • Для соединения с прямой секцией лотка используются соединитель лотка ЛС с комплектом метизов М8, либо, соединитель лотка шарнирный ЛСШ с комплектом метизов М8.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

Схема. Угол горизонтальный ЛЛГ 50; 65; 80; 100 мм.

схема

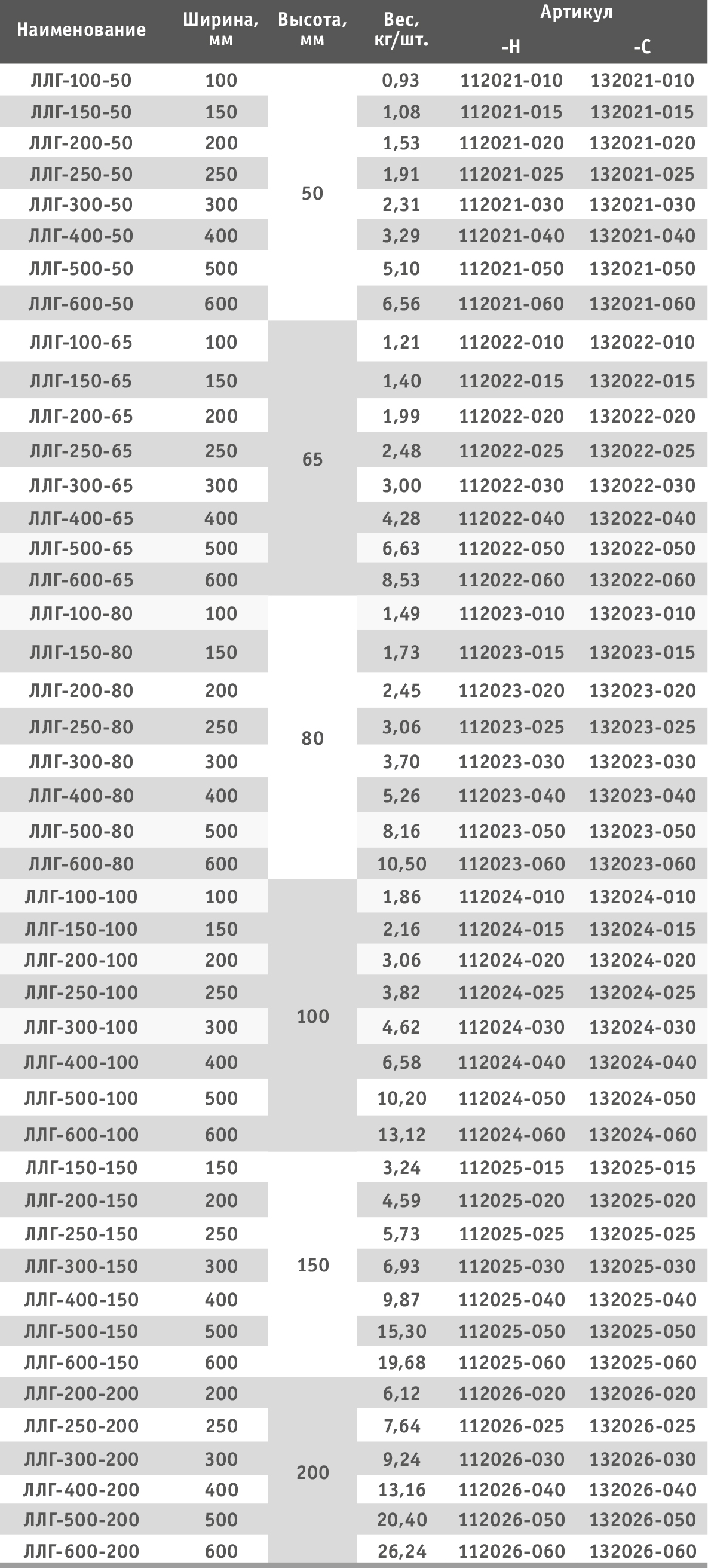

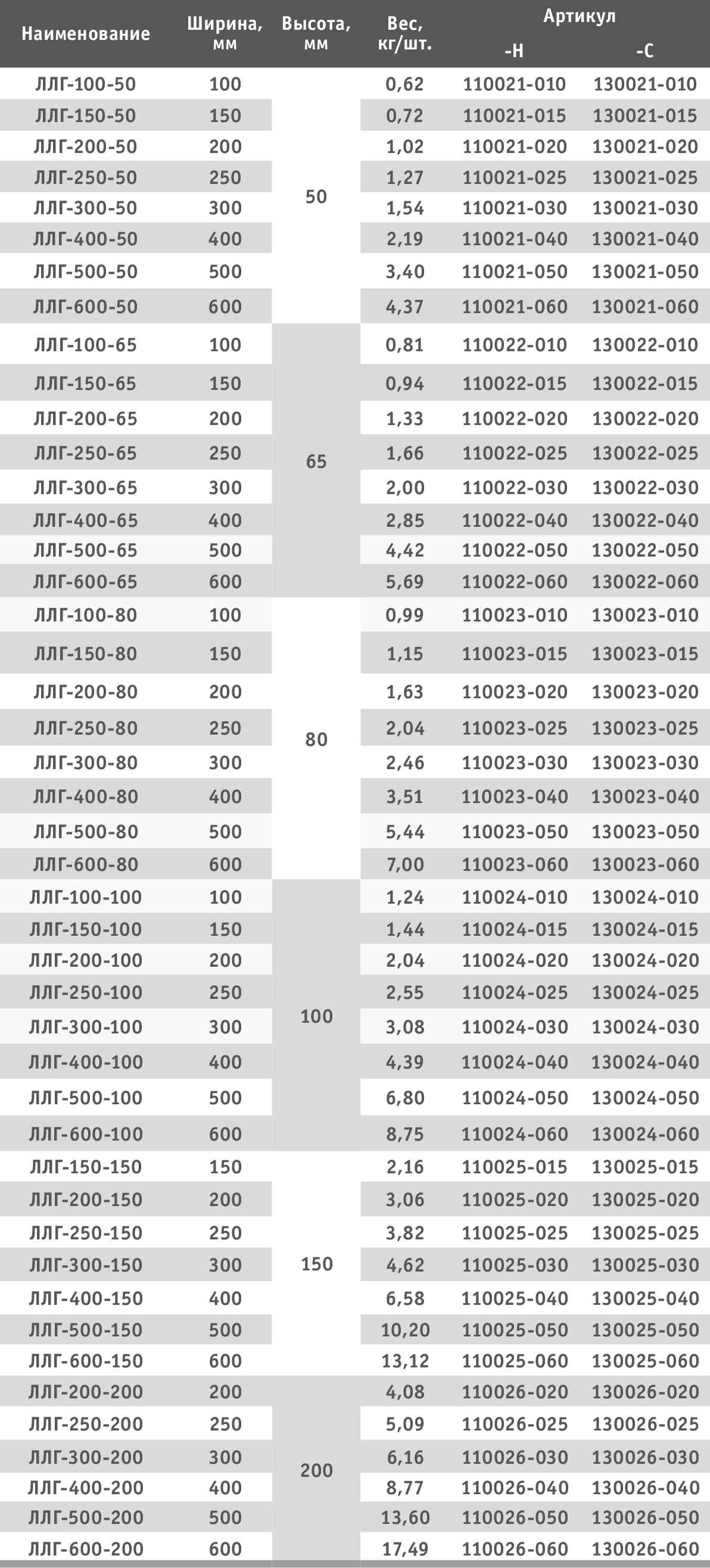

Технические характеристики. Угол горизонтальный для лотков 50 мм.

Тип Артикул Длина,
мм (В)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛЛГ-200-50 50201 600 200 50 1,2 1,87 горячее
ЛЛГ-200-50 50202 600 200 50 1,2 1,87 холодное
ЛЛГ-300-50 50203 700 300 50 1,2 2,27 горячее
ЛЛГ-300-50 50204 700 300 50 1,2 2,27 холодное
ЛЛГ-400-50 50205 800 400 50 1,2 2,69 горячее
ЛЛГ-400-50 50206 800 400 50 1,2 2,69 холодное
ЛЛГ-500-50 50207 900 500 50 1,2 3,10 горячее
ЛЛГ-500-50 50208 900 500 50 1,2 3,10 холодное
ЛЛГ-600-50 50209 1000 600 50 1,2 3,51 горячее
ЛЛГ-600-50 50210 1000 600 50 1,2 3,51 холодное

Технические характеристики. Угол горизонтальный для лотков 65 мм.

Тип Артикул Длина,
мм (В)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛЛГ-200-65 50211 600 200 65 1,2 2,47 горячее
ЛЛГ-200-65 50212 600 200 65 1,2 2,47 холодное
ЛЛГ-300-65 50213 700 300 65 1,2 2,95 горячее
ЛЛГ-300-65 50214 700 300 65 1,2 2,95 холодное
ЛЛГ-400-65 50215 800 400 65 1,2 3,43 горячее
ЛЛГ-400-65 50216 800 400 65 1,2 3,43 холодное
ЛЛГ-500-65 50217 900 500 65 1,2 3,91 горячее
ЛЛГ-500-65 50218 900 500 65 1,2 3,91 холодное
ЛЛГ-600-65 50219 1000 600 65 1,2 4,38 горячее
ЛЛГ-600-65 50220 1000 600 65 1,2 4,38 холодное

Технические характеристики. Угол горизонтальный для лотков 80 мм.

Тип Артикул Длина,
мм (В)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛЛГ-200-80 50221 600 200 80 1,2 2,71 горячее
ЛЛГ-200-80 50222 600 200 80 1,2 2,71 холодное
ЛЛГ-300-80 50223 700 300 80 1,2 3,21 горячее
ЛЛГ-300-80 50224 700 300 80 1,2 3,21 холодное
ЛЛГ-400-80 50225 800 400 80 1,2 3,72 горячее
ЛЛГ-400-80 50226 800 400 80 1,2 3,72 холодное
ЛЛГ-500-80 50227 900 500 80 1,2 4,22 горячее
ЛЛГ-500-80 50228 900 500 80 1,2 4,22 холодное
ЛЛГ-600-80 50229 1000 600 80 1,2 4,72 горячее
ЛЛГ-600-80 50230 1000 600 80 1,2 4,72 холодное

Технические характеристики. Угол горизонтальный для лотков 100 мм.

Тип Артикул Длина,
мм (В)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛЛГ-200-100 50231 600 200 100 1,2 3,03 горячее
ЛЛГ-200-100 50232 600 200 100 1,2 3,03 холодное
ЛЛГ-300-100 50233 700 300 100 1,2 3,57 горячее
ЛЛГ-300-100 50234 700 300 100 1,2 3,57 холодное
ЛЛГ-400-100 50235 800 400 100 1,2 4,11 горячее
ЛЛГ-400-100 50236 800 400 100 1,2 4,11 холодное
ЛЛГ-500-100 50237 900 500 100 1,2 4,64 горячее
ЛЛГ-500-100 50238 900 500 100 1,2 4,64 холодное
ЛЛГ-600-100 50239 1000 600 100 1,2 5,17 горячее
ЛЛГ-600-100 50240 1000 600 100 1,2 5,17 холодное

Угол вертикальный подъём для лотков ЛЛП 50; 65; 80; 100 мм


Назначение

Применяется для поворота кабельной трассы на 90° вверх . Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Техническая информация

  • Материал: сталь 08ПС.
  • Стандартное исполнение: холодное цинкование, горячие цинкование.
  • Для соединения с прямой секцией лотка используются соединитель лотка ЛС с комплектом метизов М8, либо, соединитель лотка шарнирный ЛСШ с комплектом метизов М8.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

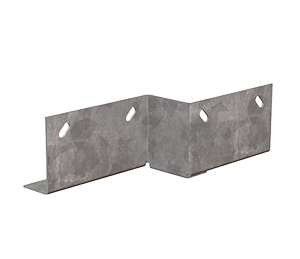

Схема. Угол вертикальный подъём ЛВП 50; 65; 80; 100 мм.

схема

Технические характеристики. Угол вертикальный подъём для лотков 50 мм.

Тип Артикул Длина,
мм (В)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛВП-200-50 50301 500 200 50 1,2 2,14 горячее
ЛВП-200-50 50302 500 200 50 1,2 2,14 холодное
ЛВП-300-50 50303 500 300 50 1,2 2,47 горячее
ЛВП-300-50 50304 500 300 50 1,2 2,47 холодное
ЛВП-400-50 50305 500 400 50 1,2 2,80 горячее
ЛВП-400-50 50306 500 400 50 1,2 2,80 холодное
ЛВП-500-50 50307 500 500 50 1,2 3,12 горячее
ЛВП-500-50 50308 500 500 50 1,2 3,12 холодное
ЛВП-600-50 50309 500 600 50 1,2 3,45 горячее
ЛВП-600-50 50310 500 600 50 1,2 3,45 холодное

Технические характеристики. Угол вертикальный подъём для лотков 65 мм.

Тип Артикул Длина,
мм (В)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛВП-200-65 50311 500 200 65 1,2 2,44 горячее
ЛВП-200-65 50312 500 200 65 1,2 2,44 холодное
ЛВП-300-65 50313 500 300 65 1,2 2,73 горячее
ЛВП-300-65 50314 500 300 65 1,2 2,73 холодное
ЛВП-400-65 50315 500 400 65 1,2 3,02 горячее
ЛВП-400-65 50316 500 400 65 1,2 3,02 холодное
ЛВП-500-65 50317 500 500 65 1,2 3,30 горячее
ЛВП-500-65 50318 500 500 65 1,2 3,30 холодное
ЛВП-600-65 50319 500 600 65 1,2 3,59 горячее
ЛВП-600-65 50320 500 600 65 1,2 3,59 холодное

Технические характеристики. Угол вертикальный подъём для лотков 80 мм.

Тип Артикул Длина,
мм (В)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛВП-200-80 50321 500 200 80 1,2 2,68 горячее
ЛВП-200-80 50322 500 200 80 1,2 2,68 холодное
ЛВП-300-80 50323 500 300 80 1,2 2,97 горячее
ЛВП-300-80 50324 500 300 80 1,2 2,97 холодное
ЛВП-400-80 50325 500 400 80 1,2 3,25 горячее
ЛВП-400-80 50326 500 400 80 1,2 3,25 холодное
ЛВП-500-80 50327 500 500 80 1,2 3,54 горячее
ЛВП-500-80 50328 500 500 80 1,2 3,54 холодное
ЛВП-600-80 50329 500 600 80 1,2 3,83 горячее
ЛВП-600-80 50330 500 600 80 1,2 3,83 холодное

Технические характеристики. Угол вертикальный подъём для лотков 100 мм.

Тип Артикул Длина,
мм (В)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛВП-200-100 50331 500 200 100 1,2 3,00 горячее
ЛВП-200-100 50332 500 200 100 1,2 3,00 холодное
ЛВП-300-100 50333 500 300 100 1,2 3,28 горячее
ЛВП-300-100 50334 500 300 100 1,2 3,28 холодное
ЛВП-400-100 50335 500 400 100 1,2 3,57 горячее
ЛВП-400-100 50336 500 400 100 1,2 3,57 холодное
ЛВП-500-100 50337 500 500 100 1,2 3,86 горячее
ЛВП-500-100 50338 500 500 100 1,2 3,86 холодное
ЛВП-600-100 50339 500 600 100 1,2 4,14 горячее
ЛВП-600-100 50340 500 600 100 1,2 4,14 холодное

Угол вертикальный спуск для лотков ЛЛП 50; 65; 80; 100 мм


Назначение

Применяется для поворота кабельной трассы на 90° вниз. Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Техническая информация

  • Материал: сталь 08ПС.
  • Стандартное исполнение: холодное цинкование, горячие цинкование.
  • Для соединения с прямой секцией лотка используются соединитель лотка ЛС с комплектом метизов М8, либо, соединитель лотка шарнирный ЛСШ с комплектом метизов М8.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

Схема. Угол вертикальный спуск ЛВС 50; 65; 80; 100 мм.

схема

Технические характеристики. Угол вертикальный спуск для лотков 50 мм.

Тип Артикул Длина,
мм (В)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛВС-200-50 50401 500 200 50 1,2 2,14 горячее
ЛВС-200-50 50402 500 200 50 1,2 2,14 холодное
ЛВС-300-50 50403 500 300 50 1,2 2,47 горячее
ЛВС-300-50 50404 500 300 50 1,2 2,47 холодное
ЛВС-400-50 50405 500 400 50 1,2 2,80 горячее
ЛВС-400-50 50406 500 400 50 1,2 2,80 холодное
ЛВС-500-50 50407 500 500 50 1,2 3,12 горячее
ЛВС-500-50 50408 500 500 50 1,2 3,12 холодное
ЛВС-600-50 50409 500 600 50 1,2 3,45 горячее
ЛВС-600-50 50410 500 600 50 1,2 3,45 холодное

Технические характеристики. Угол вертикальный спуск для лотков 65 мм.

Тип Артикул Длина,
мм (В)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛВС-200-65 50411 500 200 65 1,2 2,44 горячее
ЛВС-200-65 50412 500 200 65 1,2 2,44 холодное
ЛВС-300-65 50413 500 300 65 1,2 2,73 горячее
ЛВС-300-65 50414 500 300 65 1,2 2,73 холодное
ЛВС-400-65 50415 500 400 65 1,2 3,02 горячее
ЛВС-400-65 50416 500 400 65 1,2 3,02 холодное
ЛВС-500-65 50417 500 500 65 1,2 3,30 горячее
ЛВС-500-65 50418 500 500 65 1,2 3,30 холодное
ЛВС-600-65 50419 500 600 65 1,2 3,59 горячее
ЛВС-600-65 50420 500 600 65 1,2 3,59 холодное

Технические характеристики. Угол вертикальный спуск для лотков 80 мм.

Тип Артикул Длина,
мм (В)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛВС-200-80 50421 500 200 80 1,2 2,68 горячее
ЛВС-200-80 50422 500 200 80 1,2 2,68 холодное
ЛВС-300-80 50423 500 300 80 1,2 2,97 горячее
ЛВС-300-80 50424 500 300 80 1,2 2,97 холодное
ЛВС-400-80 50425 500 400 80 1,2 3,25 горячее
ЛВС-400-80 50426 500 400 80 1,2 3,25 холодное
ЛВС-500-80 50427 500 500 80 1,2 3,54 горячее
ЛВС-500-80 50428 500 500 80 1,2 3,54 холодное
ЛВС-600-80 50429 500 600 80 1,2 3,83 горячее
ЛВС-600-80 50430 500 600 80 1,2 3,83 холодное

Технические характеристики. Угол вертикальный спуск для лотков 100 мм.

Тип Артикул Длина,
мм (В)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛВС-200-100 50431 500 200 100 1,2 3,00 горячее
ЛВС-200-100 50432 500 200 100 1,2 3,00 холодное
ЛВС-300-100 50433 500 300 100 1,2 3,28 горячее
ЛВС-300-100 50434 500 300 100 1,2 3,28 холодное
ЛВС-400-100 50435 500 400 100 1,2 3,57 горячее
ЛВС-400-100 50436 500 400 100 1,2 3,57 холодное
ЛВС-500-100 50437 500 500 100 1,2 3,86 горячее
ЛВС-500-100 50438 500 500 100 1,2 3,86 холодное
ЛВС-600-100 50439 500 600 100 1,2 4,14 горячее
ЛВС-600-100 50440 500 600 100 1,2 4,14 холодное

Угол Т-образный для лотков ЛЛП 50; 65; 80; 100 мм


Назначение

Применяется для разветвления кабельной трассы на 90° в горизонтальной плоскости. Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Техническая информация

  • Материал: сталь 08ПС.
  • Стандартное исполнение: холодное цинкование, горячие цинкование.
  • Для соединения с прямой секцией лотка используются соединитель лотка ЛС с комплектом метизов М8, либо, соединитель лотка шарнирный ЛСШ с комплектом метизов М8.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

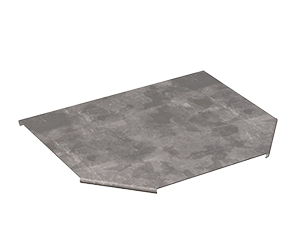

Схема. Угол Т-образный ЛЛТ 50; 65; 80; 100 мм.

схема

Технические характеристики. Угол Т-образный для лотков 50 мм.

Тип Артикул Длина,
мм (D)
Ширина,
мм (B)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛЛТ-200-50 50501 1000 600 200 50 1,2 2,72 горячее
ЛЛТ-200-50 50502 1000 600 200 50 1,2 2,72 холодное
ЛЛТ-300-50 50503 1100 700 300 50 1,2 3,17 горячее
ЛЛТ-300-50 50504 1100 700 300 50 1,2 3,17 холодное
ЛЛТ-400-50 50505 1200 800 400 50 1,2 4,22 горячее
ЛЛТ-400-50 50506 1200 800 400 50 1,2 4,22 холодное
ЛЛТ-500-50 50507 1300 900 500 50 1,2 4,76 горячее
ЛЛТ-500-50 50508 1300 900 500 50 1,2 4,76 холодное
ЛЛТ-600-50 50509 1400 1000 600 50 1,2 5,30 горячее
ЛЛТ-600-50 50510 1400 1000 600 50 1,2 5,30 холодное

Технические характеристики. Угол Т-образный для лотков 65 мм.

Тип Артикул Длина,
мм (D)
Ширина,
мм (B)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛЛТ-200-65 50511 1000 600 200 65 1,2 3,70 горячее
ЛЛТ-200-65 50512 1000 600 200 65 1,2 3,70 холодное
ЛЛТ-300-65 50513 1100 700 300 65 1,2 4,20 горячее
ЛЛТ-300-65 50514 1100 700 300 65 1,2 4,20 холодное
ЛЛТ-400-65 50515 1200 800 400 65 1,2 4,70 горячее
ЛЛТ-400-65 50516 1200 800 400 65 1,2 4,70 холодное
ЛЛТ-500-65 50517 1300 900 500 65 1,2 5,20 горячее
ЛЛТ-500-65 50518 1300 900 500 65 1,2 5,20 холодное
ЛЛТ-600-65 50519 1400 1000 600 65 1,2 5,69 горячее
ЛЛТ-600-65 50520 1400 1000 600 65 1,2 5,69 холодное

Технические характеристики. Угол Т-образный для лотков 80 мм.

Тип Артикул Длина,
мм (D)
Ширина,
мм (B)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛЛТ-200-80 50521 1000 600 200 80 1,2 4,04 горячее
ЛЛТ-200-80 50522 1000 600 200 80 1,2 4,04 холодное
ЛЛТ-300-80 50523 1100 700 300 80 1,2 4,56 горячее
ЛЛТ-300-80 50524 1100 700 300 80 1,2 4,56 холодное
ЛЛТ-400-80 50525 1200 800 400 80 1,2 5,07 горячее
ЛЛТ-400-80 50526 1200 800 400 80 1,2 5,07 холодное
ЛЛТ-500-80 50527 1300 900 500 80 1,2 5,58 горячее
ЛЛТ-500-80 50528 1300 900 500 80 1,2 5,58 холодное
ЛЛТ-600-80 50529 1400 1000 600 80 1,2 6,10 горячее
ЛЛТ-600-80 50530 1400 1000 600 80 1,2 6,10 холодное

Технические характеристики. Угол Т-образный для лотков 100 мм.

Тип Артикул Длина,
мм (D)
Ширина,
мм (B)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛЛТ-200-100 50531 1000 600 200 100 1,2 4,50 горячее
ЛЛТ-200-100 50532 1000 600 200 100 1,2 4,50 холодное
ЛЛТ-300-100 50533 1100 700 300 100 1,2 5,03 горячее
ЛЛТ-300-100 50534 1100 700 300 100 1,2 5,03 холодное
ЛЛТ-400-100 50535 1200 800 400 100 1,2 5,57 горячее
ЛЛТ-400-100 50536 1200 800 400 100 1,2 5,57 холодное
ЛЛТ-500-100 50537 1300 900 500 100 1,2 6,10 горячее
ЛЛТ-500-100 50538 1300 900 500 100 1,2 6,10 холодное
ЛЛТ-600-100 50539 1400 1000 600 100 1,2 6,63 горячее
ЛЛТ-600-100 50540 1400 1000 600 100 1,2 6,63 холодное

Угол Х-образный для лотков ЛЛП 50; 65; 80; 100 мм


Назначение

Применяется для разветвления кабельной трассы в четырёх направлениях под углом 90° в горизонтальной плоскости. Изделия изготавливаются в соответствии с требованиями ГОСТ 52868-2007.

Техническая информация

  • Материал: сталь 08ПС.
  • Стандартное исполнение: холодное цинкование, горячие цинкование.
  • Для соединения с прямой секцией лотка используются соединитель лотка ЛС с комплектом метизов М8, либо, соединитель лотка шарнирный ЛСШ с комплектом метизов М8.

Для получения более подробной информации обращайтесь в инженерную службу РКС-пласт.

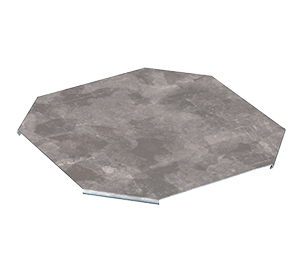

Схема. Угол Х-образный ЛЛХ 50; 65; 80; 100 мм.

схема

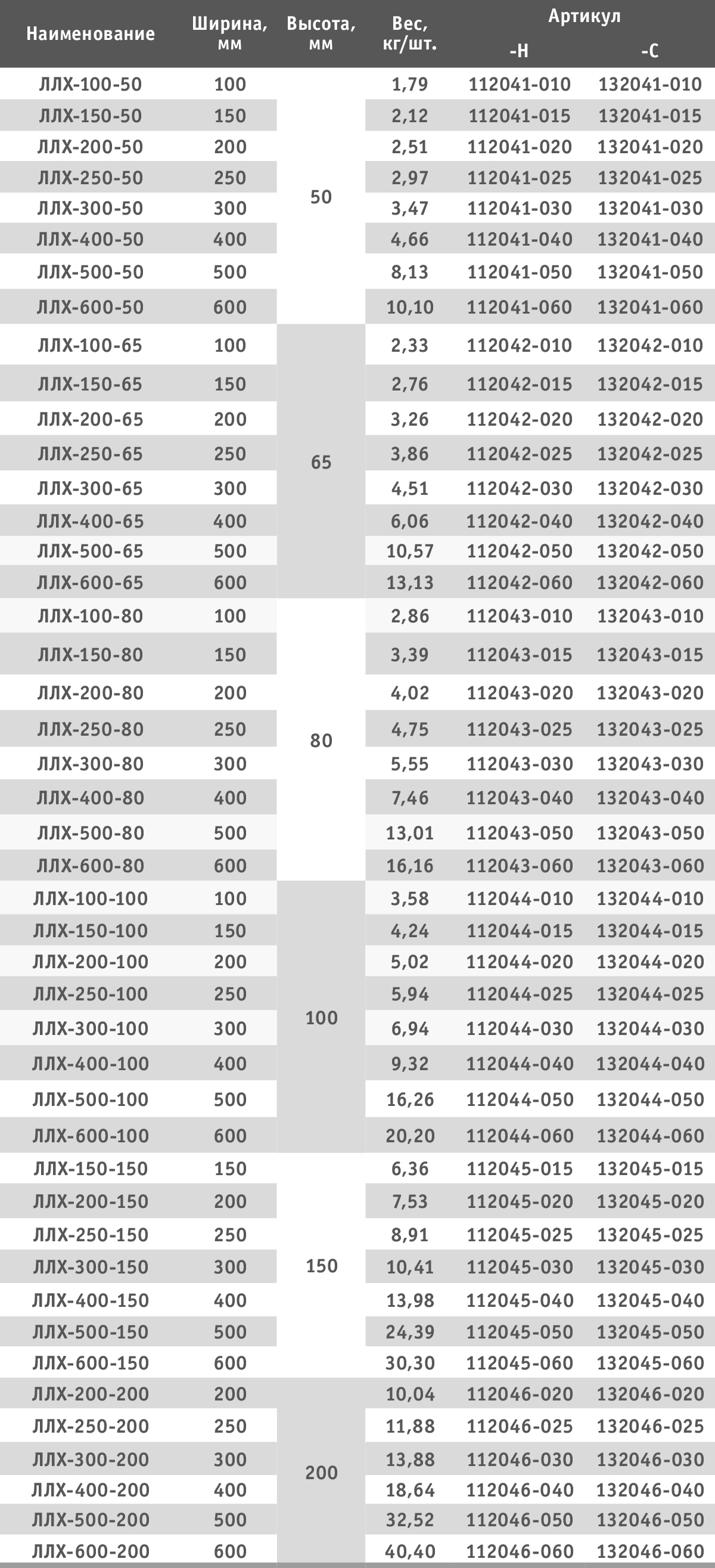

Технические характеристики. Угол Х-образный для лотков 50 мм.

Тип Артикул Длина,
мм (В)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛЛХ-200-50 50601 1000 200 50 1,2 3,80 горячее
ЛЛХ-200-50 50602 1000 200 50 1,2 3,80 холодное
ЛЛХ-300-50 50603 1100 300 50 1,2 4,45 горячее
ЛЛХ-300-50 50604 1100 300 50 1,2 4,45 холодное
ЛЛХ-400-50 50605 1200 400 50 1,2 5,08 горячее
ЛЛХ-400-50 50606 1200 400 50 1,2 5,08 холодное
ЛЛХ-500-50 50607 1300 500 50 1,2 5,72 горячее
ЛЛХ-500-50 50608 1300 500 50 1,2 5,72 холодное
ЛЛХ-600-50 50609 1400 600 50 1,2 6,36 горячее
ЛЛХ-600-50 50610 1400 600 50 1,2 6,36 холодное

Технические характеристики. Угол Х-образный для лотков 65 мм.

Тип Артикул Длина,
мм (В)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛЛХ-200-65 50611 1000 200 65 1,2 3,57 горячее
ЛЛХ-200-65 50612 1000 200 65 1,2 3,57 холодное
ЛЛХ-300-65 50613 1100 300 65 1,2 3,95 горячее
ЛЛХ-300-65 50614 1100 300 65 1,2 3,95 холодное
ЛЛХ-400-65 50615 1200 400 65 1,2 4,33 горячее
ЛЛХ-400-65 50616 1200 400 65 1,2 4,33 холодное
ЛЛХ-500-65 50617 1300 500 65 1,2 4,72 горячее
ЛЛХ-500-65 50618 1300 500 65 1,2 4,72 холодное
ЛЛХ-600-65 50619 1400 600 65 1,2 5,10 горячее
ЛЛХ-600-65 50620 1400 600 65 1,2 5,10 холодное

Технические характеристики. Угол Х-образный для лотков 80 мм.

Тип Артикул Длина,
мм (В)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛЛХ-200-80 50621 1000 200 80 1,2 3,96 горячее
ЛЛХ-200-80 50622 1000 200 80 1,2 3,96 холодное
ЛЛХ-300-80 50623 1100 300 80 1,2 4,34 горячее
ЛЛХ-300-80 50624 1100 300 80 1,2 4,34 холодное
ЛЛХ-400-80 50625 1200 400 80 1,2 4,73 горячее
ЛЛХ-400-80 50626 1200 400 80 1,2 4,73 холодное
ЛЛХ-500-80 50627 1300 500 80 1,2 5,11 горячее
ЛЛХ-500-80 50628 1300 500 80 1,2 5,11 холодное
ЛЛХ-600-80 50629 1400 600 80 1,2 5,49 горячее
ЛЛХ-600-80 50630 1400 600 80 1,2 5,49 холодное

Технические характеристики. Угол Х-образный для лотков 100 мм.

Тип Артикул Длина,
мм (В)
Ширина,
мм (А)
Высота,
мм (С)
Толщина,
мм
Вес,
кг
Цинкование
ЛЛХ-200-100 50631 1000 200 100 1,2 4,48 горячее
ЛЛХ-200-100 50632 1000 200 100 1,2 4,48 холодное
ЛЛХ-300-100 50633 1100 300 100 1,2 4,87 горячее
ЛЛХ-300-100 50634 1100 300 100 1,2 4,87 холодное
ЛЛХ-400-100 50635 1200 400 100 1,2 5,25 горячее
ЛЛХ-400-100 50636 1200 400 100 1,2 5,25 холодное
ЛЛХ-500-100 50637 1300 500 100 1,2 5,63 горячее
ЛЛХ-500-100 50638 1300 500 100 1,2 5,63 холодное
ЛЛХ-600-100 50639 1400 600 100 1,2 6,02 горячее
ЛЛХ-600-100 50640 1400 600 100 1,2 6,02 холодное

Приложение. Каталог продукции.

Более полная информация о лестничных лотках находится в каталоге продукции, который можно скачать по ссылке Каталог продукции





Χ
Оставьте заявку и узнайте оптовые цены на кабельную продукцию с доставкой
или
Написать письмо на info@rks-plast.ru
Прикрепите Вашу спецификацию
    необязательное поле
